SPR 自冲铆接技术深度分析：原理、应用场景与故障解决方案

一、SPR 技术概述与工艺原理

SPR（Self-Piercing Riveting，自冲铆接）是一种基于冷成形的机械连接工艺，能够将两层或更多层相同或不同材质、不同牌号的金属及非金属板材实现可靠的机械连接，属于典型的”无热输入”物理连接技术。与传统电阻点焊、弧焊等热连接工艺不同，SPR 在连接过程中不熔化母材，因而天然规避了异种材料焊接时的冶金不相容问题，成为汽车轻量化多材料车身制造的关键连接手段之一。

从工艺本质看，SPR 的独特之处体现在多个维度：它可以连接相同或不同类型的材料（钢板、铝合金板、镁合金板、挤压铝合金板、铸铝板、非金属板等）；可以连接两层甚至更多层板材；能够实现常规焊接工艺无法实现的材料组合连接；既可手动实现也可自动化实现；采用双面安装方式，对板材两边的工具可达性均有要求；且无需预制孔。尤为重要的是，SPR 连接后工件板材不被完全刺透，这意味着 SPR 接头具有较高的防水性；同时它还可配合结构胶使用以进一步提高连接强度，并通过选用带特定表面涂层的铆钉实现连接点的高防腐性。

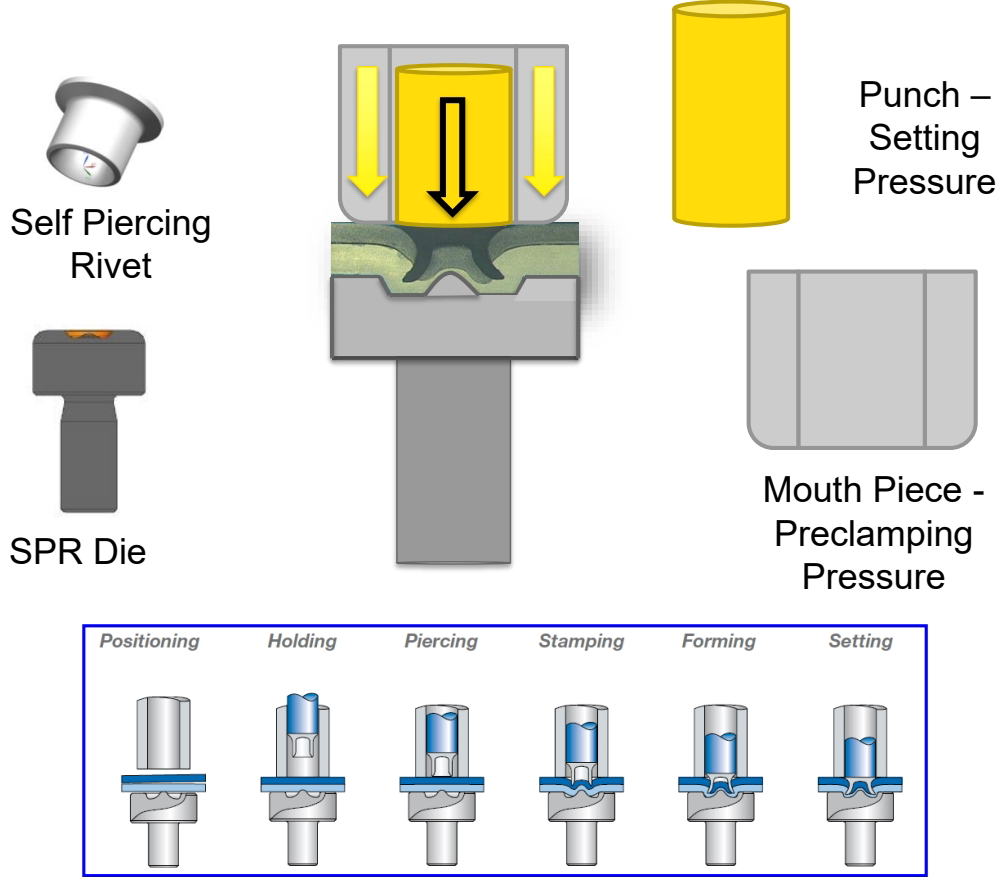

SPR 的成型过程可以概括为”定位—夹紧—施压—刺穿—变形—成型”六个环节：在铆枪的推动下，铆钉刺穿顶层板（两层以上时也刺穿中间层板），在底模的约束作用下，板材与铆钉发生塑性变形，铆钉尾部向外扩张并嵌入底层板材，形成机械自锁（Interlock）。从另一角度看，锁铆铆钉在外力作用下穿透第一层材料和中间层材料，并在底层材料中发生流动与延展，最终形成相互镶嵌的塑性变形连接点，这种连接点具有较高的抗拉强度和抗剪强度。SPR 自冲铆接的完整工艺过程与成形示意可参见相关技术资料中的图解。

二、SPR 的材料适配性与设计约束

SPR 并非适用于任意材料组合，其可铆性受到材料强度、厚度、延展性以及叠层顺序的严格约束。技术规范明确，通常情况下推荐板材抗拉强度 UTS ≤ 600 MPa；高强度的热成型钢、高强钢和特高强度钢（UTS > 600 MPa）理论上也可以使用，但需采用特殊类型铆钉，且铆接难度较大。

满足 SPR 工艺的材料设计基本要求可以归纳为以下几条：

1. 底层板厚度至少为总厚度的 1/3；
2. 强度高、硬度高、延展性差的材料放在上层，强度低、硬度低、延展性好的材料放在底层；
3. 厚度薄的材料放在上层，厚度大的材料放在底层；
4. 上层材料允许的最高强度为 1500 MPa，上层材料强度越高，底层材料越应选用强度低、硬度低、延展性好的材料，且底层材料应尽量厚；
5. 底层材料允许的最高强度不高于 600 MPa，延展性不小于 12%。

这一”上硬下软、上薄下厚”的叠层原则是 SPR 实现稳定互锁的前提。若违背该原则（例如将脆性材料置于底层且未采取特殊铆模补偿），极易在铆扣成形阶段出现开裂等缺陷。

在铆钉选择上，汽车行业使用的 SPR 铆钉基本为钢材制造，硬度范围在 280 HV10 到 555 HV10 之间，需根据材料搭接情况（材料性能、厚度）进行选择。

常见铆钉直径包括 3.35 mm、5.3 mm 与 5.5 mm，并按硬度分为 H0（280 HV10）、H2（410 HV10）、H4（480 HV10）、H5（510 HV10）、H6（555 HV10）等多个等级；表面处理方面则有 TinZinc（约 96 h 耐蚀）、Almac®（约 240 h 耐蚀）、TriaLoy®（最高约 480 h 耐蚀）等不同体系，几何形态上区分 C 型、HSS 型与 UHSS 型。铆钉的直径、硬度与表面处理体系分类见技术资料中的铆钉选型图示。

铆模（底模）同样是影响成形质量的关键要素。SPR 常用的铆模类型包括：D 型 Pip-Die（铝/钢接头通用）、G 型 Casting Die（底层为铸件的接头）、F 型 Flat Bottom Die（铝/钢接头通用）、Flow Barrier Die（用于 9 mm 以上大铆钉的三层接头）、K 型 Spherical Die（用于脆性底层接头）以及各类特殊模。其中，K 型球形模专门针对脆性底层材料设计，是应对铆扣开裂的重要选型手段。各类铆模的几何形态与适用场景可参考技术资料中的铆模分类图。

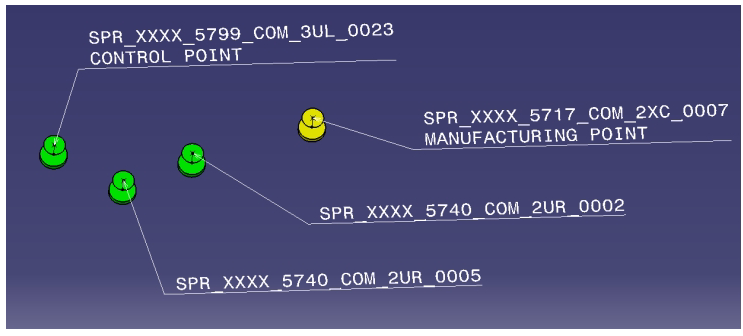

此外，SPR 铆点在设计上被划分为三类：控制点（Control Rivet，对应 CC/SC 连接点，失效将影响车辆安全或带来质量投诉，须在设计中专门标识并在控制计划中管控）、普通点（Ordinary Rivet，提供连接强度与功能）以及工艺点（Manufacturing Rivet，仅提供零部件临时夹紧作用，对车身整体强度与功能无影响）。这一分类直接决定了后续产线检验的合格率要求与返修优先级。

三、SPR 的应用场景与解决方案

3.1 汽车轻量化多材料车身

SPR 当前最核心、最成熟的应用场景是汽车轻量化车身制造。随着车身越来越多地采用”钢—铝”混合结构甚至”钢—铝—碳纤维”多材料架构，传统点焊难以胜任异种材料的可靠连接，SPR 凭借”不熔化母材、底层不刺穿、无需预制孔”的特性成为首选工艺。在整车层面，SPR 主要用于车身、四门两盖和地板区域。

SPR 的工艺特点决定了它特别适合多材料连接场景：可应用于钢、铝合金、镁合金、碳纤维等异种材料的连接；底层不刺穿从而保护涂层与镀层、提高防腐蚀能力；铆点连接强度高、吸能效果好、耐疲劳；可实现多种材料的连接；无需预制孔、生产节拍高，通过自动化可满足大批量生产需求；且顶层无凸起、外表美观、不影响外覆件。

从具体材料组合看，SPR 可以实现的典型接头包括：UHSS + Al、HSS + Al、Al + St + Al、Al + Al + Al（铸件）、CFRP + Al、0.8 mm 钢 + 1.0 mm 铝等多种组合，其铆点成形形态可参见技术资料中的材料组合铆点示意图。在锁铆领域，实践中的典型铆接点示例还包括”钢 1.0 mm + 钢 1.0 mm””铝 1.2 mm + 钢 1.0 mm + 铝 1.2 mm””铝 3.0 mm + 铝 3.0 mm””铝 1.2 mm + 镁 1.5 mm””塑料 2.0 mm + 铝 2.0 mm”以及”铝 1.2 mm + 结构胶 + 铝 2.0 mm”等组合，充分体现了 SPR 在多材质、多厚度、含胶中间层场景下的适配能力。

3.2 设备形态与自动化解决方案

围绕不同生产节拍与工件形态，SPR 形成了从手工到全自动的完整设备谱系，这是 SPR 解决方案落地的重要支撑。

手钳型设备：电动便携型锁铆手钳（如 EP-HTF）易于携带、操作简单，连接力可调（30–60 kN），可匹配不同喉深的 C 型钳体（标准喉深 35 mm / 140 mm / 200 mm），主要用于大型固定工件、试制车间原型样件生产、生产线连接设备的补充以及现场安装与维修。

液压驱动型设备：如 EP-VTF、EP-CTF，具备柔性化、与带状铆钉匹配、铆钉自动送料定位、铆接时间短（小于 3 秒）、铆接力可任意调整设定、可无损伤检测锁铆质量等特点，压力量程 50/75 kN，行程 30/80/150 mm。

数控伺服驱动型设备：如 EPRN-50、SPR-TF、SPR-BF 及机器人锁铆系统（EPRN-BF、EPRN-TF），采用数控伺服驱动，具备料带式或吹送式送钉、全过程自动监控、自诊断、数据存储与追溯、可与机器人自由对接实现工业自动化等能力，压力量程覆盖 50/80/100 kN。这些设备普遍支持铆接全过程质量监控与 100% 无损伤检测，并具备自动化、智能化、信息化、网络化的”铆接 4.0″特征。锁铆设备的手钳型、液压型与数控型产品形态可参见锁铆技术产品资料中的设备图示。

3.3 跨行业应用延伸

除汽车工业外，SPR 的应用还延伸至航空航天、铁路运输、白色家电、金属结构、建筑工程、机械工程、电子设备、专用车辆、农业机械与建筑机械等领域。在这些行业中，SPR 的”无需钻孔、一次成型””防水气密性好””可连接金属与非金属””可连接不同厚度、不同强度、多层材料”等特性，使其在各类钣金与结构连接场景中具备显著的综合成本与技术优势。

四、SPR 的质量评价体系

理解 SPR 的故障分析，首先需要明确其质量评价标准。SPR 的质量检测分为非破坏性检测与破坏性检测两大类。

产线在线非破坏性检查项目包括：空铆（Miss Rivet）、铆点位置偏离（Rivet position deviation）、翻钉（Tumbled rivet）、铆扣裂纹严重（Cracked Button）、双钉（Double Rivets）、铆扣不完整（Incomplete Bottom）、穿通（Breakthrough）、板材边缘裂纹（Cracked Edge）、打表头高（HH DTI）以及最大铆接力（Max Riveting Force）。

破坏性检查（金相与力学）项目则包括：显微头高（HH Macro）、互锁值（Interlock）、剩余材料厚度（Tmin）、钉脚裂纹（Cracked Rivet leg）、铆扣裂纹贯穿到钉脚（Cracked Button）、头下间隙（Under Head Gap）、铆钉屈服（Collapse Rivet），以及剪切测试（Shear）、单面拉伸测试（Peel）、十字拉伸测试（Cross Tension）。

其中，显微头高的合格范围为 -0.5 mm 至 +0.3 mm；互锁值方面，5 mm 铆钉在底板为大于 1.5 mm 铝合金（搭接不含 7XXX 系列铝合金和钢）时要求（LL+LR）/2 ≥ 0.4 mm 且 LL、LR 各 ≥ 0.2 mm，其余情况（底板 ≤ 1.5 mm 铝合金、搭接含钢或 7XXX 系铝合金、3 mm 铆钉）要求（LL+LR）/2 ≥ 0.2 mm 且 LL、LR 各 ≥ 0.1 mm；剩余材料最小厚度 Tmin 相应要求 ≥ 0.2 mm 或 ≥ 0.1 mm。

产线合格率方面，每个铆点只要有一项缺陷即判该铆钉不合格，整车破检合格率要求为：非破坏性测试与破坏性测试均按控制点 98%、普通点 95%、工艺点 90% 执行。同时，产线上按每个钉块（Rivet Run）判断是否达标，控制点与普通点分别设定了”钉块内铆点数—最大允许失效点数”的梯度标准（如控制点 6–10 个铆点时允许失效点数不带胶为 2、带胶为 1）。

五、SPR 典型故障分析与对应解决方案

SPR 的故障（缺陷）可以依据上述检测体系系统性地识别、归因并处置。以下按缺陷类型逐一分析其成因与解决/预防措施。

5.1 空铆（Miss Rivet）

故障表现：实际铆点数少于设计要求的铆点数，即本应铆接的位置未形成有效铆点。

成因分析：空铆多源于送料系统缺料、铆钉未到位或铆接行程被提前触发。解决方案：应通过送料系统的缺料检测与铆钉计数功能实现防漏，并结合铆接过程监控在缺料时报警停机；同时依靠控制器记录的最大铆接力曲线判断该铆接循环是否有效，从而在源头识别并拦截空铆点。空铆缺陷的外观形态可参见技术规范中的缺陷示意图。

5.2 铆点位置偏离（Rivet position deviation）

故障表现：当实际铆钉与设计铆钉位置偏差大于 10 mm 时，判定为铆点位置偏离。

成因分析：主要由工装定位、机器人/铆枪轨迹偏差或工件夹持不到位引起。解决方案：应校准定位工装与铆枪轨迹，确保工件在铆接前的夹紧与定位精度，并将位置偏差纳入产线在线非破坏性检查项目进行全数监控。铆点位置偏离的示意形态见技术规范图示。

5.3 翻钉（Tumbled rivet）

故障表现：铆接过程中铆钉发生翻转，导致铆点未能有效铆接。

成因分析：翻钉通常与送料导向机构、铆钉姿态控制或冲头与铆钉对中性相关。解决方案：应检查送料管路的导向性与铆钉姿态定位机构，保证铆钉以正确姿态进入铆接位置；同时通过过程监控识别异常成形曲线，及时停机排查。翻钉缺陷形态见技术规范图示。

5.4 铆扣裂纹——严重（Cracked Button）

故障表现：铆扣（bottom button）出现严重裂纹、刺穿裂纹，此类裂纹均不可接受；仅有轻微裂纹时可接受。

成因分析：当底板为脆性材料时（如铸铝、挤压铝、镁合金等），铆扣容易产生裂纹。其本质是底层材料延展性不足，难以在底模约束下完成充分的塑性流动。解决方案：一方面应从设计源头避免将脆性材料置于底层，或通过增加底层厚度、选用延展性更优的底层材料来改善；另一方面应选用针对脆性底层的 K 型球形模（Spherical Die）以改善成形应力状态。铆扣严重裂纹、刺穿裂纹与轻微裂纹的对比形态见技术规范图示。

5.5 双钉（Double Rivets）

故障表现：在同一铆点上使用了两个铆钉进行铆接。

成因分析：技术规范明确指出，双钉一般由送料问题或操作失误造成。解决方案：应排查送料机构的单次送钉逻辑，确保每循环仅供给一枚铆钉；同时规范操作流程，避免重复铆接同一位置。SPR 控制器可通过监控铆接过程压力变化并设置合适窗口值，排除底模破裂、铆钉混料、双钉共铆等错误发生。

5.6 铆扣不完整（Incomplete Bottom）

故障表现：铆扣存在明显缺失，成形不完整。

成因分析：铆扣成形不完整通常与铆接力不足、底模选型不匹配或材料搭接超限有关。锁铆连接的质量由铆接力决定，且铆接力可以根据应用任意调整设定，铆接质量由设备保证、一致性好。解决方案：应根据实际搭接组合优化铆接力设定与底模选型，并通过铆接过程监控与无损伤检测确认成形质量。铆扣不完整缺陷形态见技术规范图示。

5.7 穿通（Breakthrough）

故障表现：铆扣底下因钉脚穿通造成材料丢失，形成一个空穴。

成因分析：穿通意味着铆钉长度相对搭接总厚度过长，或底层材料厚度不足，导致钉脚穿透底层。解决方案：应依据搭接总厚度合理选择铆钉长度，并严格执行”底层板至少为总厚度 1/3″的设计约束；同时可通过控制器记录铆接曲线获得的最大铆接力判断连接稳定性，将穿通等异常在过程中识别出来。穿通缺陷形态见技术规范图示。

5.8 板材边缘裂纹（Cracked Edge）

故障表现：因铆点离板材边缘过近，且板材包含脆性材料（铸铝等），造成板材边缘裂纹。

成因分析：铆点距边缘过近时，边缘区域材料约束不足，脆性材料在成形应力下易开裂。解决方案：设计上应保证足够的边缘距离——技术规范要求 5.3 mm 铆钉的铆钉中轴线到板材边缘距离 B ≥ 8 mm，3.35 mm 铆钉 B ≥ 7 mm；针对脆性材料（铸铝、镁合金、塑料等），B 需提升至 ≥ 15 mm，在 R 角处更需 ≥ 20 mm。板材边缘裂纹缺陷形态见技术规范图示。

5.9 垂直度与拔模角相关缺陷

铆枪垂直度与材料拔模角是影响互锁对称性与成形质量的隐蔽因素。为确保 Interlock 尺寸的对称性，铆接时铆钉应尽可能与被铆接部件保持垂直，最大允许偏离角度为 3°；过大的偏离角度会导致铆扣偏心压痕，严重时导致板材开裂。同样，使用铸铝材料时最大允许拔模角度为 3°，过大拔模角会导致铆扣偏心压痕，严重时导致板材开裂。解决方案：应通过工装保证铆枪与被铆接面的垂直度，并将垂直度、拔模角纳入设计校核；铆枪垂直度差导致的铆扣偏心压痕形态见技术规范图示。

5.10 破坏性缺陷：钉脚裂纹、头下间隙与铆钉屈服

在周期性破坏性检查中，还需关注钉脚裂纹（Cracked Rivet leg）、铆扣裂纹贯穿到钉脚（Cracked Button）、头下间隙（Under Head Gap）与铆钉屈服（Collapse Rivet）四类缺陷。其中铆钉屈服分两种情形：严重铆钉屈服不可接受，轻微屈服可接受。这些缺陷的判定依赖金相剖切与显微尺寸测量（显微头高 HH Macro、互锁值 Interlock、剩余材料厚度 Tmin），其显微尺寸要求如前文所述。解决方案：此类缺陷通常与铆钉硬度等级、铆模类型、铆接力窗口的综合匹配相关，应在设计阶段通过剪切、单面拉伸、十字拉伸等力学测试验证接头性能，再固化到产线参数与检查标准中。

5.11 失效铆点的返修方案

当铆点经判定不合格需返修时，技术规范给出了明确的返修优先级：依次为 SPR、点焊、弧焊、塞焊、抽芯铆钉、胶接。各返修方法的适用要点如下：

• SPR 复铆：作为首选返修方式，优先在失效点重新铆接；
• 点焊返修：为防止焊接时电流回流影响，板材在返修时需事先剥开，补焊点应落在原 SPR 点 10 mm 直径范围内；
• 弧焊返修：以 20 mm 焊接长度对应 1 个 SPR 点的功能，返修时需注意原有胶的影响；
• 塞焊返修：只能用于两层板的返修，上层板需开孔，开孔尺寸随上层板厚度变化（0.40–1.00 mm 板开 6.0 mm 孔、1.00–2.00 mm 开 8.0 mm、2.00–3.50 mm 开 10.0 mm、3.50–4.50 mm 开 12.0 mm）；
• 抽芯铆钉返修：适用于工件涂胶或喷涂上漆后不适用于焊接返修的场合、三层搭接工件不能使用塞焊返修时、以及点焊和补铆 SPR 不适用时；推荐使用不锈钢或镀锌碳钢 Monobolt Ø6.4 mm 抽钉，抽钉夹层长度需覆盖板材搭接厚度，无表面平整度需求时优选凸头抽钉，有平整度要求时选择沉头抽钉。

这一”分级返修”体系体现了 SPR 质量闭环的核心思想：先通过过程监控将缺陷拦截在源头，再通过有优先级、有依据的返修手段对已发生的缺陷进行补救，最终保证连接点的可靠性与整车安全。

六、结语

SPR 自冲铆接作为汽车轻量化时代最具代表性的冷连接工艺之一，其价值在于以”机械互锁”替代”冶金结合”，从而在钢铝混接、多层板、含胶中间层、脆性材料等传统焊接难以胜任的场景中实现高可靠连接。要充分发挥 SPR 的优势，必须同时掌握三层能力：一是严格遵循”上硬下软、上薄下厚、底层占 1/3 以上”的可铆性设计原则；二是依据材料组合科学选配铆钉（直径、硬度、表面处理）与铆模（尤其针对脆性底层选用球形模）；三是建立覆盖非破坏性与破坏性检测的全过程质量监控体系，并针对空铆、位置偏离、翻钉、铆扣裂纹、双钉、穿通、边缘裂纹等典型缺陷，落实”成因定位—参数/选型修正—分级返修”的闭环处置流程。

从行业演进看，SPR 设备正从手钳型、液压型向数控伺服型与机器人集成系统升级，铆接质量由”事后抽检”走向”全过程 100% 无损伤检测与数据追溯”，这为汽车工业乃至航空航天、轨道交通、白色家电等领域的轻量化与高质量连接提供了坚实的技术底座。
