中空伺服电动缸深度解析：滚柱丝杠一体化的原理与应用

一、引言：从”电—液—气”驱动之争看中空伺服电动缸的兴起

在工业自动化与高端装备领域，直线运动执行机构长期由液压缸与气缸主导。然而，液压系统存在管路线路复杂、易泄漏、环境温度适应性差等问题，气压驱动则受限于控制精度与出力密度。随着伺服电机控制技术、行星滚柱丝杠制造工艺的成熟，一种将”电机”与”丝杠”深度一体化集成的新型执行元件——伺服电动缸，开始大规模替代液压与气动执行机构，成为高端装备直线运动控制的重要方向。

中空伺服电动缸正是这一技术路线上的代表性产品形态。它以一体化集成的方式规避了传统”电机＋联轴器＋丝杠”分体结构的诸多缺陷，在汽车焊装、工业自动化、实验装备、军事特种装备等领域获得广泛应用。本文将从工作原理、关键技术、性能对比与应用场景四个维度，对中空伺服电动缸进行系统性技术分析。

二、定义与工作原理

2.1 什么是中空伺服电动缸

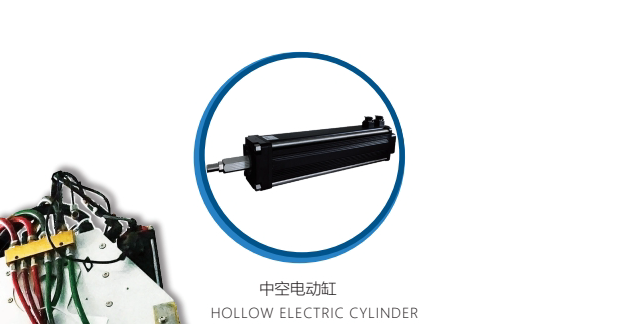

中空电动缸采用伺服电机与行星滚柱丝杠一体化的设计方法，适用于具有低、中、高级性能要求的运动控制系统

。它将内置无刷伺服电机与滚柱丝杠传动结构融为一体，伺服电机转子的旋转运动直接通过分布在主丝杠周围的滚柱行星机构，转化为主轴或螺母的直线运动。

从更广义的层面看，伺服电动缸是将伺服电动机与滚珠或滚柱丝杠一体化设计的模块化产品，其核心价值在于把伺服电动机的精确转速控制、精确转数控制、精确转矩控制等优势，转变成精确的速度控制、精确的位置控制与精确的推力控制，从而实现高精度直线运动。中空结构只是其中一种高度集成的实现形态。

2.2 传动机理：”空心转子＋行星滚柱丝杠”的运动转换

中空伺服电动缸的运动转换机制可以分解为两个层次。

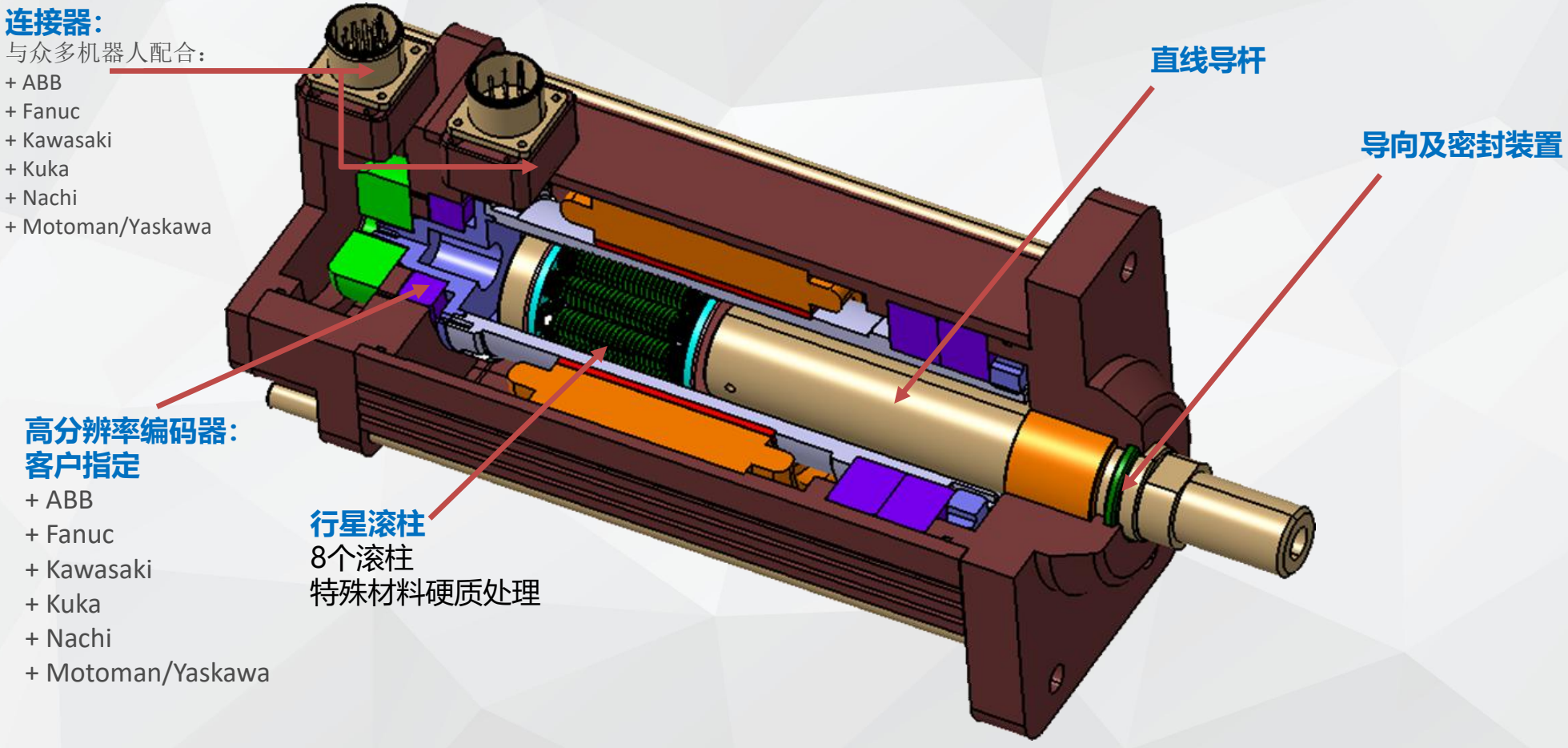

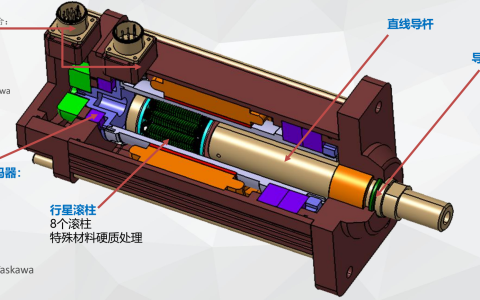

第一层是电机的”内置化”。 无刷伺服电机的转子被设计为空心结构，行星滚柱丝杠的滚柱均布安装在主丝杠周围，并精确装配于空心转子之中，保证滚柱机构与转子绝对同步运转。电机绕组直接封装于缸体外罩中，定子采用分段迭片结构——每一段分段定子拥有独立的线圈绕组，分段定子的组合保证了电机的最高性能，并有效降低电机线圈的发热。中空电动缸的结构组成参见产品介绍资料中的结构示意图。

第二层是丝杠副的”滚柱化”。 滚柱丝杠通过多个多螺纹滚柱总成与一根细螺纹主丝杠啮合传递载荷，滚柱丝杠因配备很多接触点而具有优异的载荷能力。这种”滚柱行星环绕主丝杠公转＋自转”的啮合方式，相比滚珠丝杠点接触的承载方式具有本质差异，详见后文性能对比。

2.3 与常规伺服电动缸结构形式的区别

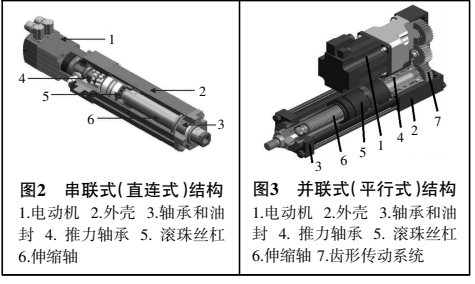

需要说明的是，常规伺服电动缸存在两种结构形式：一是串联式（直线式），即电动机与电动缸直接安装；二是并联式（平行式/折返式），即电动机通过高强度同步带与电动缸体并列安装，以适应不同的安装空间需求。

这两种结构形式的结构组成可见技术论文中的示意图。

而中空伺服电动缸走的是另一条技术路线：它不是”电机+丝杠”的简单组合，而是将电机转子直接做成中空并与滚柱丝杠在结构上合为一体，去除了联轴器、传送带、适配器、齿轮以及独立零部件的组装环节。由此带来了结构紧凑、低惯量、高刚性的综合收益。

2.4 为什么输出轴是”空心”的

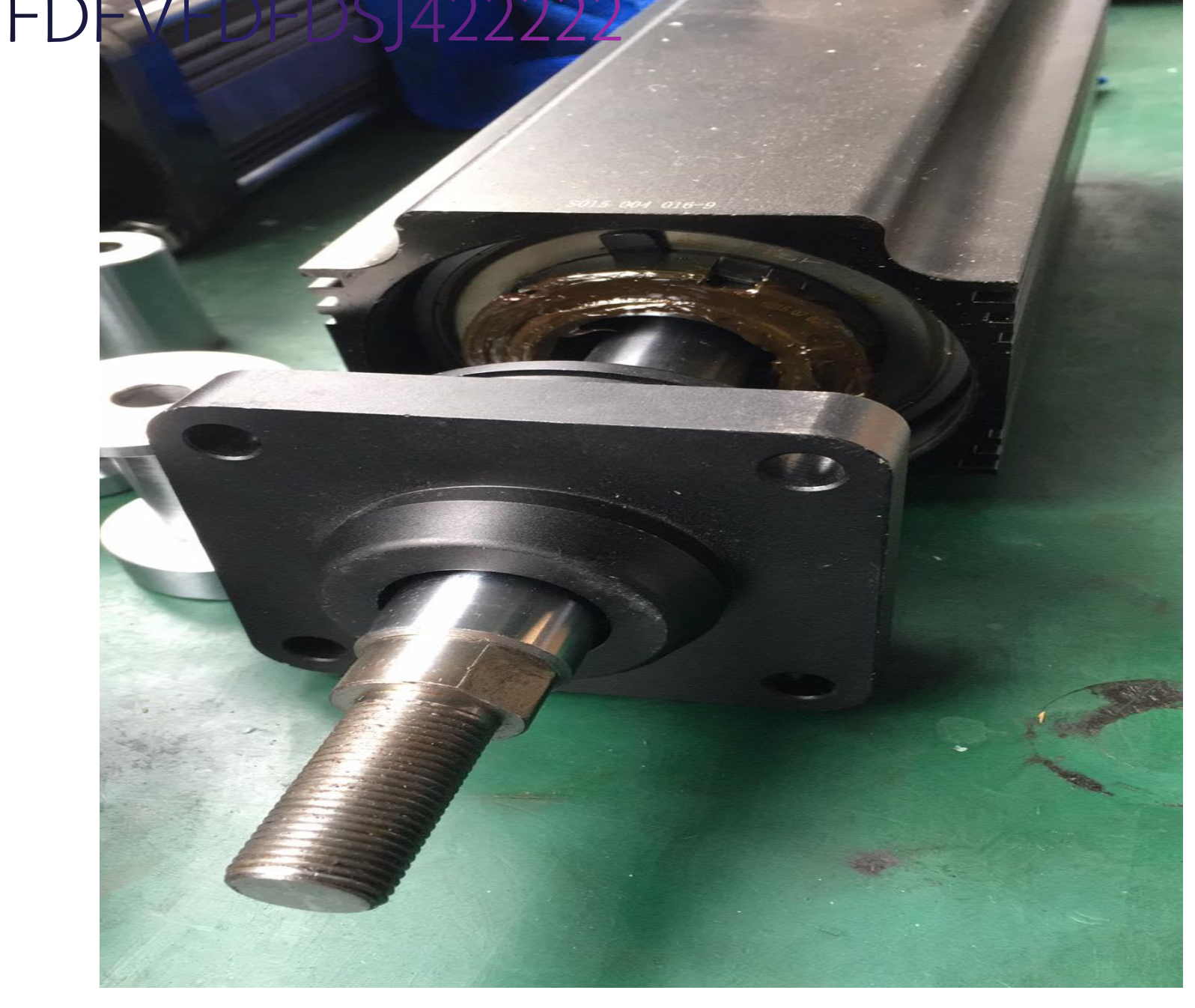

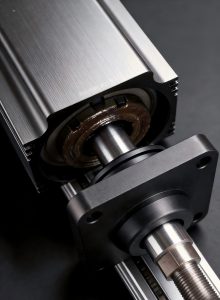

中空伺服电动缸的”中空”既体现在电机转子的空心化，也体现在输出传动链的中空设计上。这类产品内部往往设有贯穿式的导向杆/直线导杆与导向及密封装置，采用中空结构与伺服电机成为一个整体，因而结构紧凑、重量轻。空心的主轴结构既为滚柱丝杠与转子的一体化装配提供了条件，也为集成式设计（如内置压力传感器、贯穿式连接等）预留了空间。

三、关键技术深度分析

3.1 行星滚柱丝杠与滚珠丝杠的性能对比

丝杠副是决定电动缸承载力与寿命的核心。滚柱丝杠的力度通过多个多螺纹滚柱总成与细螺纹滚柱丝杠啮合来传递，接触点多、载荷能力强，可承受重载荷； 在同等额定载荷工况下，滚柱丝杠因多螺纹滚柱与主丝杠之间形成滚动线接触、接触点数量远多于滚珠丝杠的点接触，显著提升了承载能力与抗冲击寿命。以机器人伺服点焊枪为例，滚柱丝杠方案可实现 3000 万次以上的焊接循环，力度重复精度优于 ±3%；而滚珠丝杠方案在相同工况下寿命与承载能力均相对受限。滚柱丝杠额定载荷可达 150 kN，极限线速度可达 416 mm/s（对应高转速、大导程机型）；滚珠丝杠额定载荷约 50 kN，线速度约 292 mm/s。（注：上述循环寿命为特定额定载荷与行程条件下的对比数据，实际寿命需按具体工况核算。）

正是得益于滚柱丝杠的大承载与长寿命特性，中空伺服电动缸才能够在焊接加压、重载举升等高负荷、高频次场景中长期稳定运行。

3.2 无刷伺服电机与分段定子迭片技术

中空伺服电动缸采用无刷伺服电机（IP65 防护、CE 认证），并通过分段定子迭片技术提升持续扭矩输出能力。采用带分段定子叠片的空心转子后，转子磁铁在行程的任意位置都能与多个绕组保持相对最优的耦合状态，从而在电动缸行程的任何位置都实现最高扭矩效率和一致的力度输出，齿槽扭矩低、重复精度好且与位置无关。此外，偏斜电机绕组的设计可提供最小的扭矩脉动，从而实现平顺的线性运动，整体式热敏开关提供超温保护。

3.3 高精度闭环控制与反馈

无刷伺服技术的应用使中空伺服电动缸能够使用在先进的闭环伺服系统中，精确控制客户所需的速度、推力和位置，控制精度可达0.01 mm。位置反馈方式多样，涵盖旋转变压器、相对编码器、绝对编码器、外置光栅尺、外置位移传感器等；推力闭环还可增加内置或外置压力传感器。高分辨率编码器可由客户指定（如 ABB、Fanuc、Kawasaki、Kuka、Nachi、Motoman 等配套），连接器也可广泛匹配主流机器人品牌。

这种”位置—速度—推力”三环可控的能力，使中空伺服电动缸远优于仅能输出方向推力的气动元件，也为”一缸一工作站”的智能制造单元提供了基础。

3.4 密封、润滑与长寿命设计

中空伺服电动缸将全部运动转换组件集中于同一缸体内，仅使用简单的轴套和密封组合就能将磨削颗粒与众多污染物阻隔于缸体之外，因此在大部分恶劣环境中均能无故障运转。润滑方面，ZGIES 系列伺服电动缸可采用脂润滑和循环油润滑两种方式，脂润滑的间隔润滑时间可达1000小时，而循环油润滑几乎消除了日常维护需求。针对机器人点焊应用，鸿栢中空电动缸建议每3500小时进行一次全面维护，包括检查端盖密封件与更换滚柱丝杠内部的指定润滑脂（Mobilith SHC 220）。

3.5 相对气缸与分体电动缸的综合优势

从使用经济性看，气缸存在使用成本高、维修维护频繁、重复精度低下（直接影响焊接质量）、冲击噪声大导致部件磨损严重、工装适应性有限、型号种类繁多等短板；分体电动缸则因尺寸和重量带来有效负荷问题、同步带传动响应性不及直接驱动、同步带需定期测张紧力并更换而成为高频故障点。中空伺服电动缸巧妙地避开了气缸与分体电动缸的缺点，具备负载大、刚性好，性能优异、寿命长、噪音低、节能、干净，维护成本低，结构紧凑、体积小、外形美观，速度控制精度高、发热量小，安装灵活、易拆卸维修，应用范围广等七大优势。

3.6 典型产品参数与系列化

以应用于机器人点焊枪的 HBIES10 为例：行程0–200 mm可选、导程3 mm/5 mm、缸体截面尺寸100 mm，额定推力16767 N/10060 N、最大推力25150 N/15090 N，额定速度150 mm/s/250 mm/s，额定动载35141 N/36920 N，机械惯量0.00163 kg·m²，重量10.5 kg（150 mm行程）；电气参数方面额定电压220 V、额定电流10.7 A、峰值电流21.4 A、额定转速3000 r/min、 转矩常数 0.83 N·m/A（即反电势常数 Kt）。

产品线方面，鸿栢科技 HBIES 系列伺服电动缸的法兰范围覆盖65–220 mm，功率范围0.4–33 kW，最大行程500 mm、 最大额定推力可达 15 吨力（约 147 kN）。系列化型号包括 HBIES060（额定推力3500 N、行程80–100 mm）直至 HBIES180（额定推力50000 N、最大推力75000 N、行程150–300 mm）。HBIES 系列还覆盖 HB IES-80（9 kN）、HB IES-100（16 kN）与 HB IES-130（70 kN），行程均可达0–200 mm。

四、应用领域深度分析

4.1 汽车制造：机器人伺服点焊枪——最核心的应用场景

中空伺服电动缸在汽车焊装领域最典型、最高价值的应用是驱动机器人伺服点焊枪。相比气动焊枪，伺服电动缸驱动的焊枪带来了一系列质的提升：

焊接质量方面，力度重复精度高，可实现一致的焊接；通过”软触”式位置和速度控制，可实现较高的重复精度，并消除对工件和焊枪的高冲击效应，从而减少设备磨损。系统可以记录每次焊接的位置和力度，反馈装置的位置数据还可为焊帽磨损检测和焊帽丢失检测提供数据支撑。

焊接效率方面，气动焊枪在整个循环过程中材料会受到最高速度和力度的冲击，且无位置或力度信号、焊接前必须增加停歇；而伺服电动缸达到焊接力度即开始焊接、无需停歇时间，焊枪头仅张开到足以移到下一焊点的程度，从而显著缩短循环时间。

结构集成方面，伺服电动缸可将第7轴反馈装置直接封装在电动缸内，无需外部导引机构，导向型抗旋转总成提供额外侧面载荷支撑，使部件免受恶劣环境影响。带机械手的典型电阻点焊装置布局、软触接近与焊核形成过程可参考伺服电动缸应用资料中的示意图。

工艺延伸方面，中空电动缸已随鸿栢机器人伺服铝点焊系统、1 kHz/2 kHz 焊接变压器等成套应用于新能源汽车铝合金车身的连接装备；在热成型钢点焊中同样采用针对机器人焊接设计的滚柱丝杠中空伺服电动缸，理论推力峰值可达25 kN（3 mm导程），并支持配置抱闸。

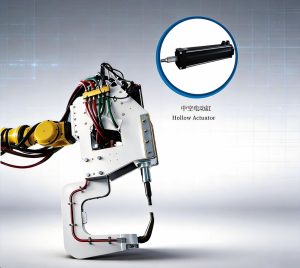

中空电动缸在点焊枪上的结构形态可参见相关产品演示图片。

4.2 工业自动化与专用设备

中空伺服电动缸是工业自动化生产线中替代液压、气动执行元件的理想升级产品，广泛应用于工业自动化生产线、装配线、升降平台、机械、食品医药行业、数控机床、包装机、汽车行业、模具位置控制、夹紧、钻孔、定位、塑料设备、成型设备、绕线机、机器人手臂、冲压设备、焊接设备以及芯片和晶圆处理等场景。在更广义的伺服电动缸应用中，还包括注塑机、物料输送、精密阀门控制、抓取设备、绑线设备、测试设备、升降系统、纠偏机构、张力控制、活塞泵控制、铆接设备、半导体设备、产品分拣等众多领域。集成式伺服电动缸产品（如 ZGIDEC 系列）同样聚焦伺服焊钳、自动化压装工作站、注塑机等典型应用。

4.3 实验与仿真装备

伺服电动缸的高频响、高精度特性使其成为高端实验装备的理想驱动源，覆盖高频振动台、高频冲击台、仿真平台、试验台、造波机、模拟仿真器等高动态性能需求的设备。

4.4 军事与特种装备

在军事装备领域，中空伺服电动缸可用于雷达支撑架、导弹起竖架、抓弹机构、扫雷机器臂、发射平台升降机构、车体电动调平机构等特种设备。此类场景对执行机构的环境适应性、维护性与精度有极高要求，正是电动缸”环境适应性强（常规型号工作温度约 0～40 ℃，采用低温润滑油脂与低温部件的特种型号可覆盖 -30～80 ℃）、结构简单、控制精度高、 传动效率高（电动缸整机总效率约 80%～90%，远高于传统阀控液压系统的总效率 40%～60%）、维护工作量小、环境污染小”等特性的用武之地。

4.5 石油钻机等恶劣工况装备——案例研究

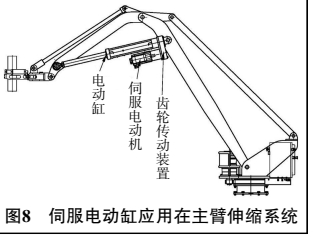

以石油钻台机械手为例，其由升降系统、偏移系统、回转系统、主臂伸缩系统、钳头开合系统等组成。传统液压驱动钻台机械手存在管路线路复杂、冬季温度过低时响应时间长等问题。用伺服电动缸代替液压缸驱动主臂伸缩，不但减少了油路管线，同时可通过伺服电动机的精确转速、转数控制实现伸缩臂的精确速度与位置控制，还能减少传感器数量；偏移系统用伺服电动缸替代油缸后，同样能实现滑车的偏移功能并可通过精确位置控制减少位移传感器、降低制造成本。

该案例表明，中空/集成式伺服电动缸非常适合在低温、粉尘等恶劣工况下替代液压执行机构，且只需定期加注脂润滑，无易损件需频繁维护更换。

4.6 商业化的客户实践

中空电动缸的市场化应用已经覆盖多个行业头部客户，包括汽车零部件制造企业山东捷众汽车零部件有限公司、杭州欢乐飞机器人、箭牌糖果（中国）有限公司广州工厂、深圳爱她他智能餐饮中餐4.0等。鸿栢科技中空电动缸可替代美国 EXLAR、TOLOMATIC 与德国 SEW（分体式）等进口产品，并提供单台定制服务。

中空伺服电动缸以”空心转子＋行星滚柱丝杠一体化”为核心架构，将伺服电机的精确控制能力与滚柱丝杠的大载荷、长寿命优势深度耦合，实现了对传统气缸、液压缸与分体式电动缸的全方位性能超越。其价值不只体现在汽车机器人伺服点焊枪这一标志性场景中，更延伸到工业自动化、实验仿真、军事装备、石油钻采等对”高精度、高动态、低维护”有极致要求的广阔领域。随着国产化产业链的成熟（电机、丝杠、编码器等关键部件自主可控）与智能制造对执行单元智能化、网络化的需求升级，中空伺服电动缸有望成为新一代高端装备直线驱动的标准配置。
